Přehled produktu

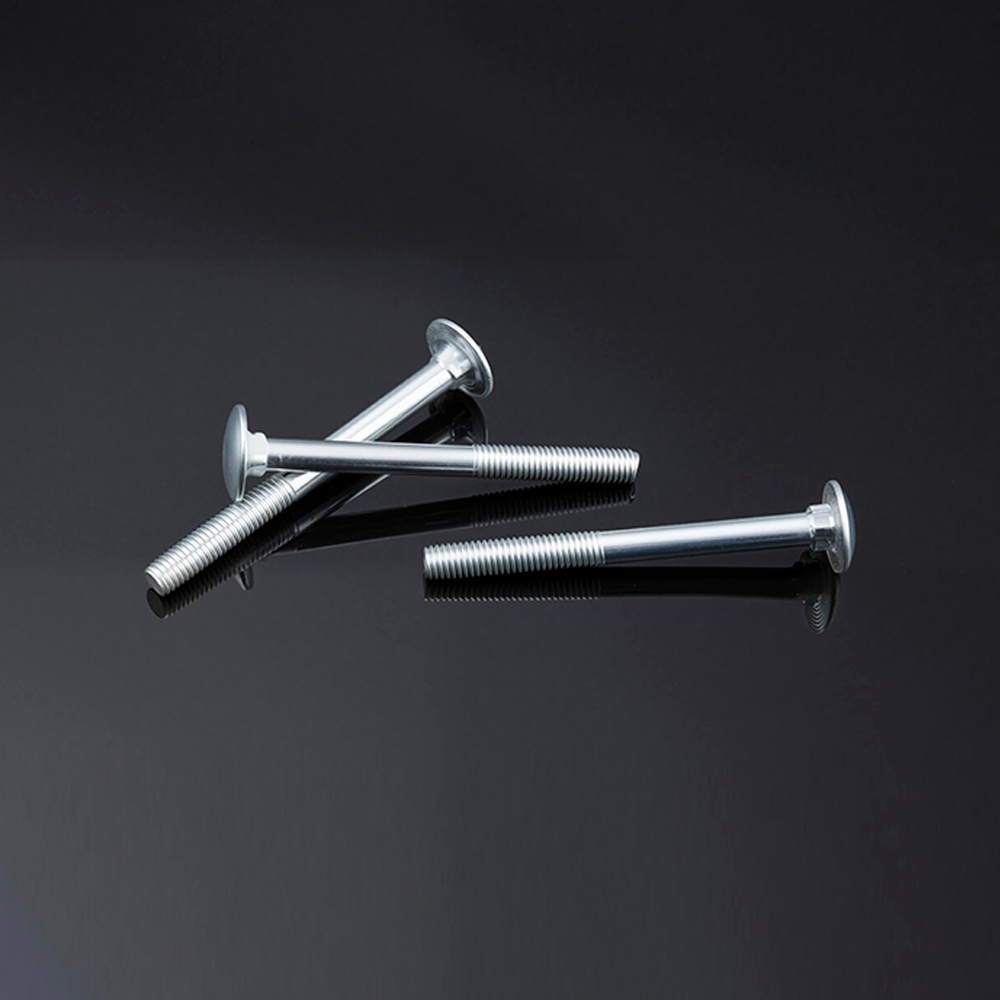

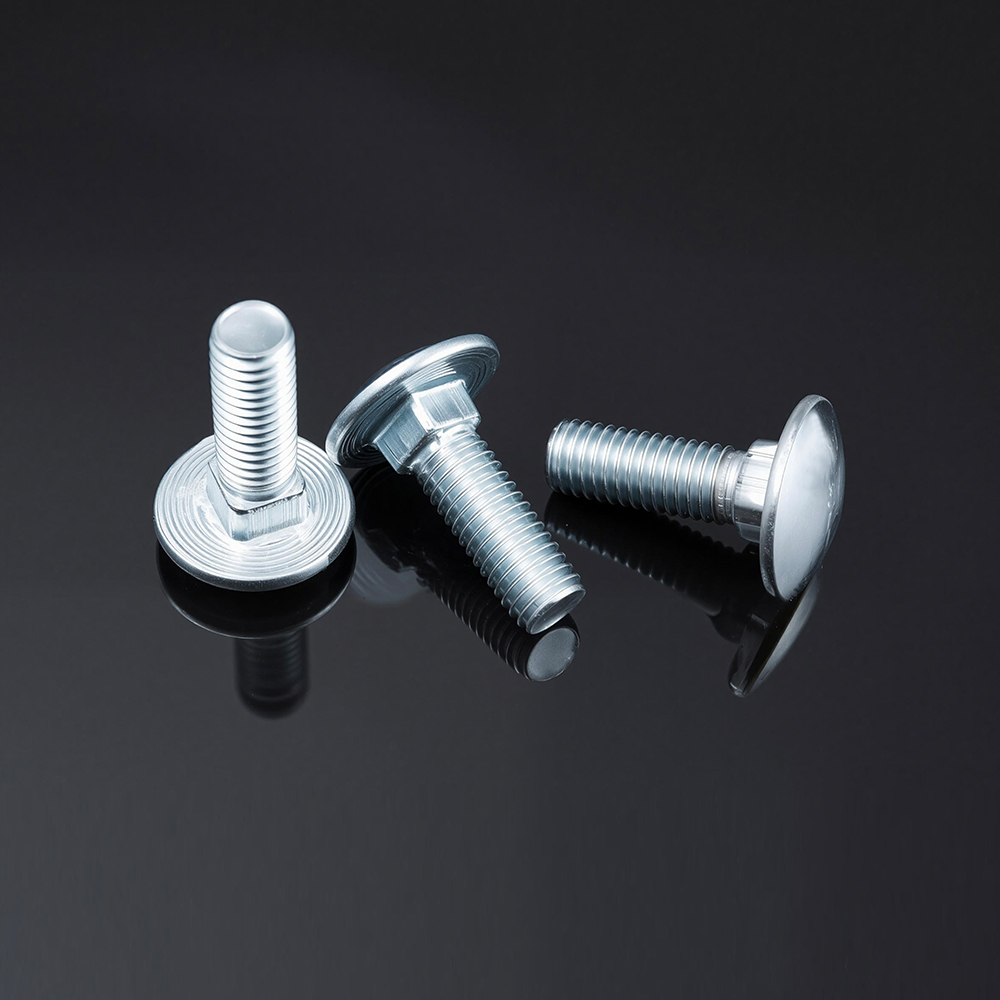

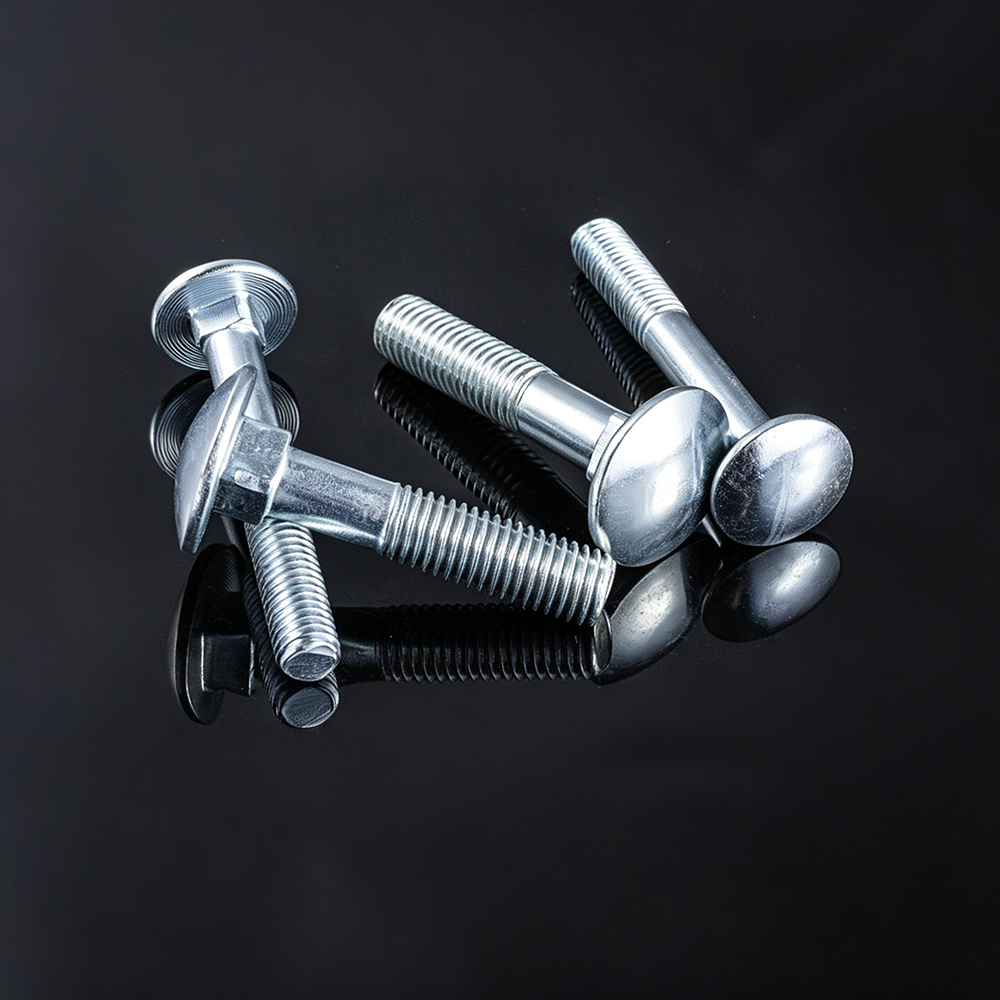

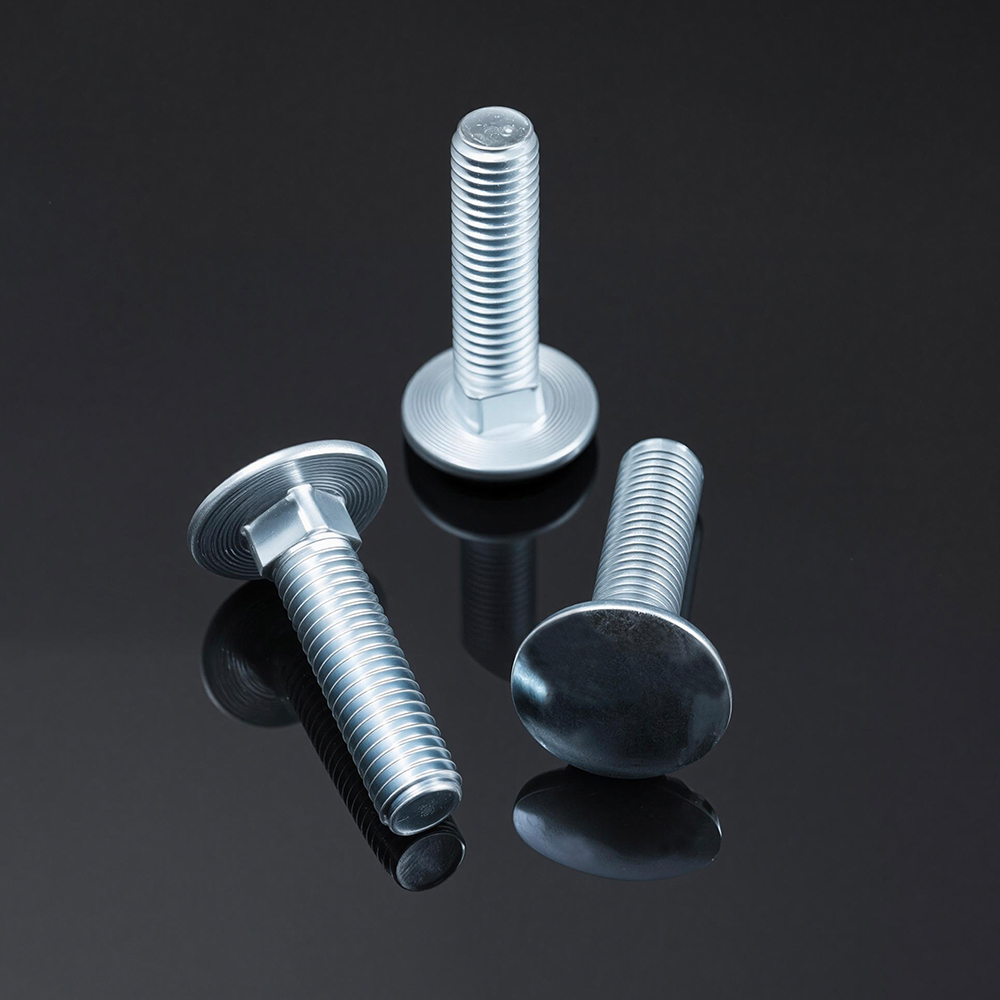

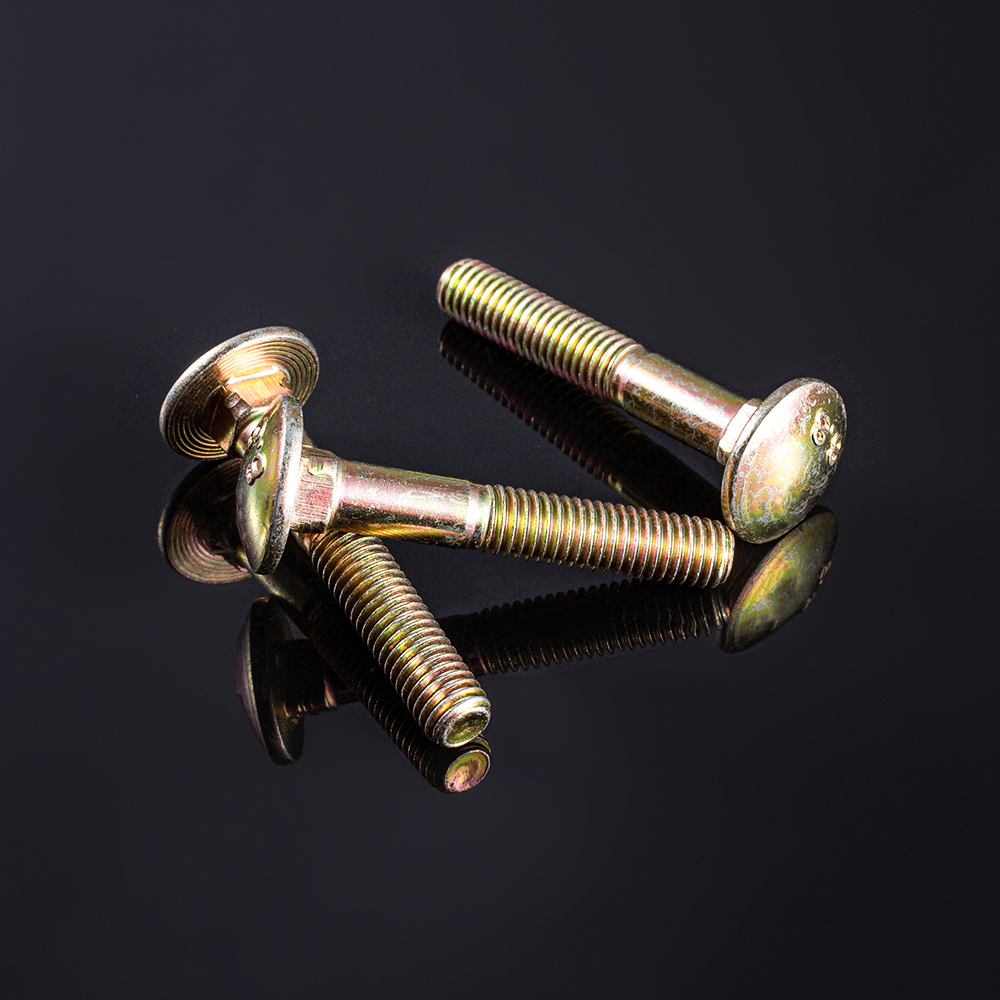

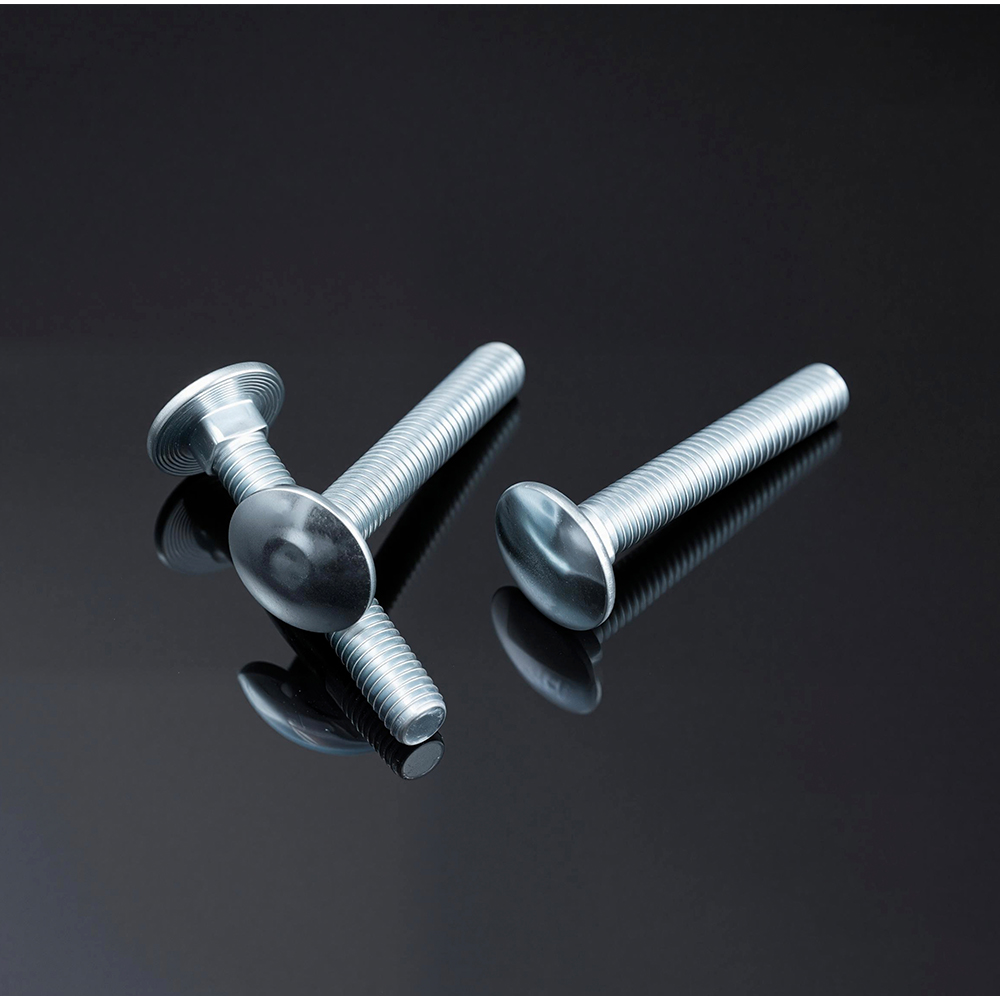

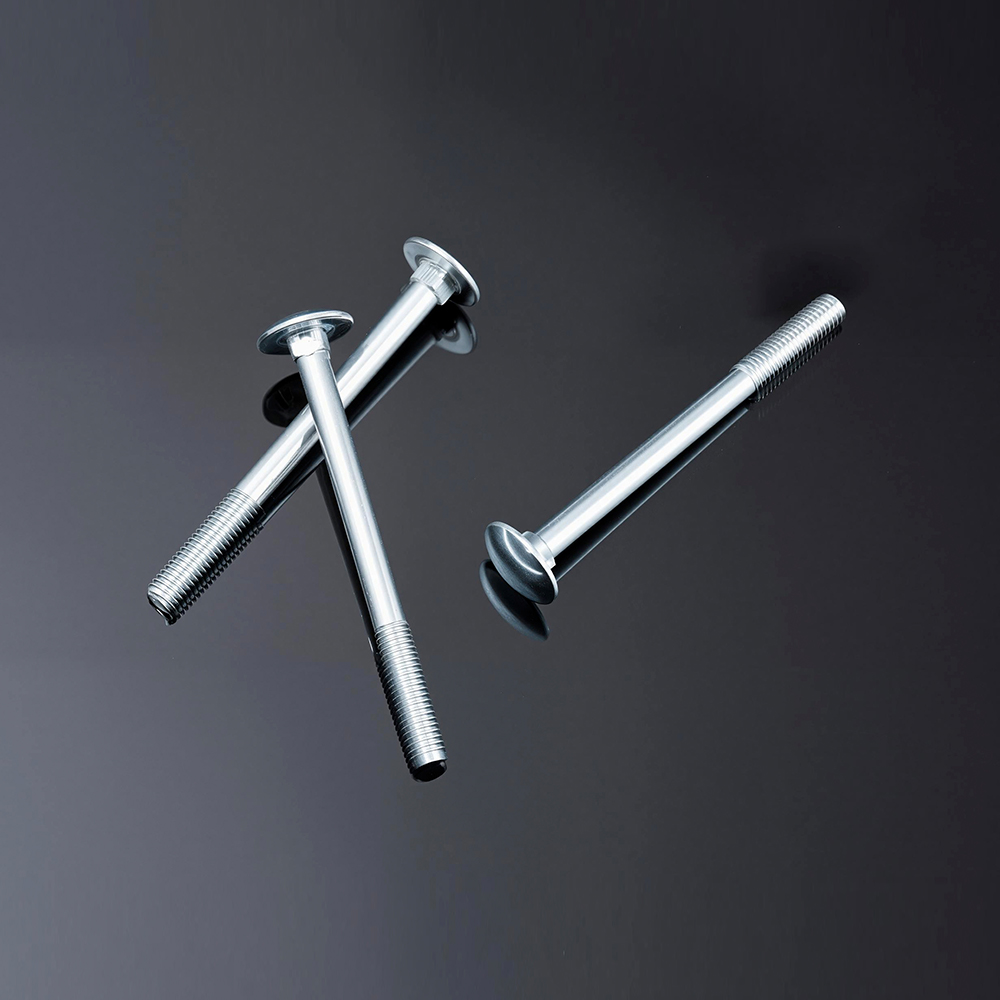

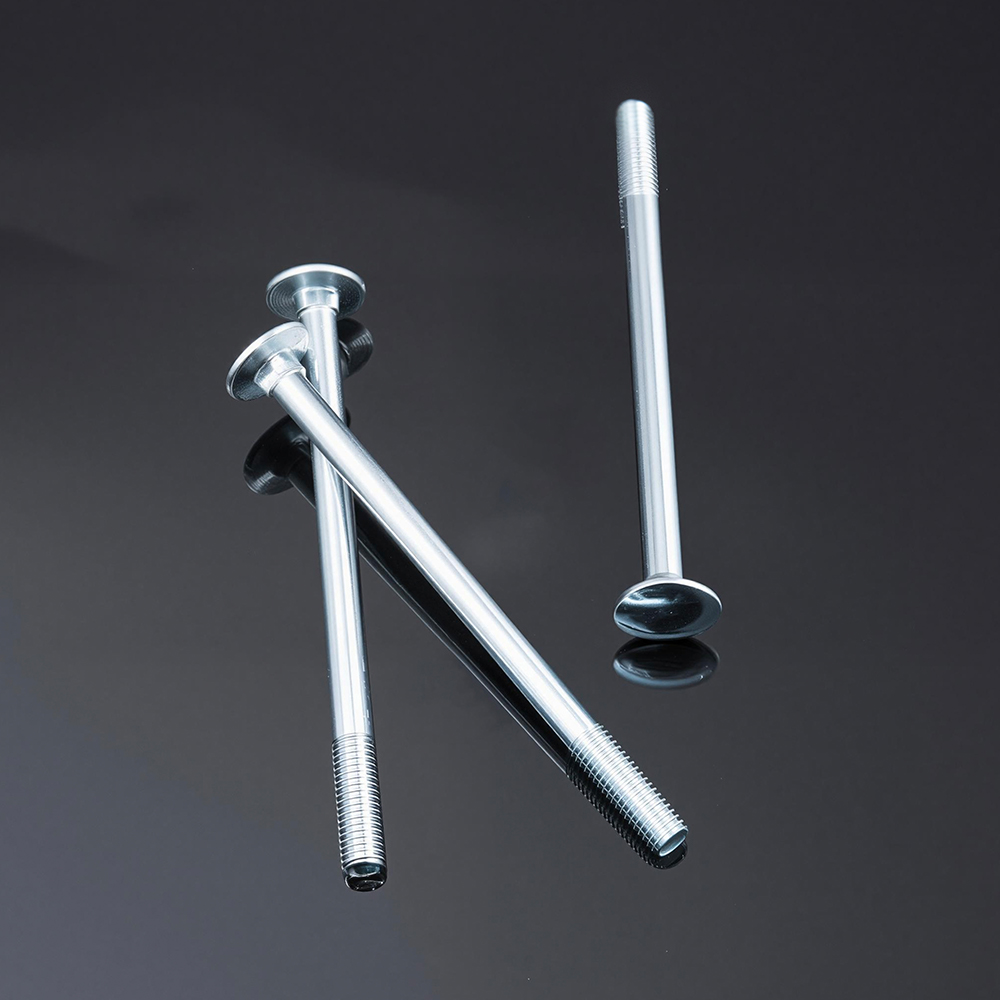

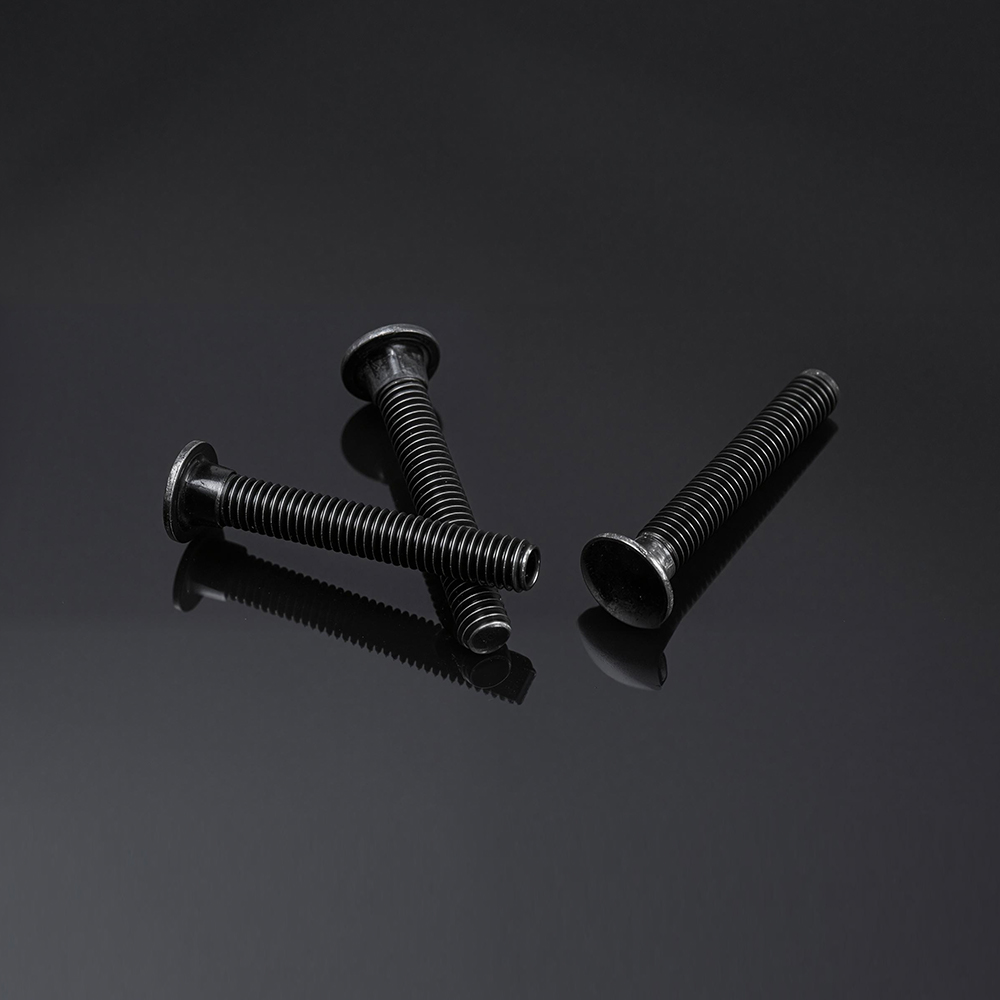

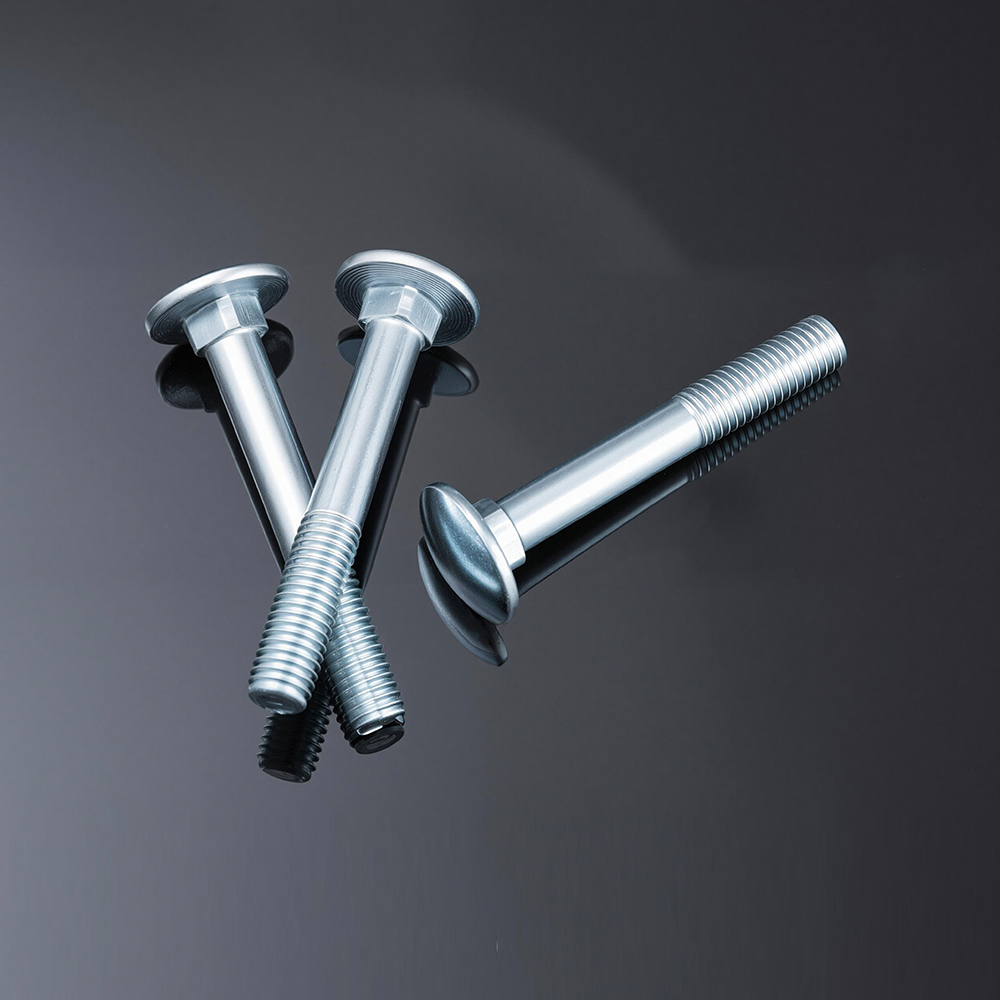

Velký přepravní šroub s plochou hlavou s kulatým krkem je vybaven extra širokou plochou kopulovou hlavou spárovanou s tradičním čtvercovým krkem, která nabízí vynikající rozložení zátěže a čistý a dokončený vzhled pro širokou škálu standardních aplikací.
Klíčové vlastnosti
Velká plochá hlava rozkládá upínací sílu na větší plochu, aby se snížilo namáhání materiálu.
Hladká kupolová hlava bez zasekávání je ideální pro viditelné instalace.
Čtvercový krk proti rotaci zajišťuje bezpečné držení v předvrtaných otvorech.
Dostupné v celé řadě standardních délek a stoupání závitů.
Různé materiály a možnosti povrchové úpravy pro vnitřní, venkovní a korozivní prostředí.
| SAE stupeň 5.8 (ekvivalent ISO 5.8) | |
| Průměr šroubu | M5–M20 (přizpůsobitelné) |
| Typ závitu | UNC / UNF (přizpůsobitelné; metrický závit ISO pro metrické možnosti) |
| Normy | DIN 603 / SAE J429 / ASTM A307 (přepínatelné podle požadavků zákazníka) |
| Stupeň pevnosti | Stupeň SAE 5.8 |
| Tepelné zpracování | Kalené a temperované (Q&T) |
| Pevnost v tahu | ≥500? MPa |
| Mez kluzu | ≥400? MPa |
| Tvrdost | HRC 22–27 |
| Styl hlavy | Hřibová hlava se čtvercovým hrdlem, prohlubeň Phillips |
| Přesnost/tolerance závitu | 2A / 3A (palce); 6 g (metrických) |
| Provozní teplota | -40 °C až 250 °C |
| Odpovídající komponenty | Šestihranné matice (DIN 934), Ploché podložky (DIN 125) |
| SAE stupeň 8.8 (ekvivalent ISO 8.8) | |
| Průměr šroubu | M5–M20 (přizpůsobitelné) |
| Typ závitu | UNC / UNF (přizpůsobitelné) |
| Normy | DIN 603 / SAE J429 / ASTM A325 |
| Stupeň pevnosti | Stupeň SAE 8.8 |
| Materiál | Středně uhlíková ocel (C45 / SAE 1045) |
| Tepelné zpracování | Kalené a temperované (Q&T) |
| Pevnost v tahu | ≥800? MPa |
| Mez kluzu | ≥640? MPa |
| Tvrdost | HRC 24–33 |
| Styl hlavy | Hřibová hlava se čtvercovým hrdlem, prohlubeň Phillips |
| Přesnost/tolerance závitu | 2A / 3A |
| Provozní teplota | -40 °C až 300 °C |
| Odpovídající komponenty | Šestihranné matice (DIN 934), Ploché podložky (DIN 125), Spring washers (DIN 127) |
| SAE stupeň 10.9 (ekvivalent ISO 10.9) | |
| Průměr šroubu | M5–M20 (přizpůsobitelné) |
| Typ závitu | UNC / UNF (přizpůsobitelné) |
| Normy | DIN 603 / SAE J429 / ASTM A490 |
| Stupeň pevnosti | Stupeň SAE 10.9 |
| Materiál | Legovaná konstrukční ocel (40Cr / SAE 4140) |
| Tepelné zpracování | Kalené a temperované (Q&T) |
| Pevnost v tahu | ≥1000? MPa |
| Mez kluzu | ≥900? MPa |
| Tvrdost | HRC 32–39 |
| Styl hlavy | Hřibová hlava se čtvercovým hrdlem, prohlubeň Phillips |
| Přesnost/tolerance závitu | 2A / 3A |
| Provozní teplota | -40 °C až 350 °C |
| Odpovídající komponenty | Vysokopevnostní šestihranné matice (DIN 934, třída 10), ploché podložky (DIN 125) |
| SAE stupeň 12.9 (ekvivalent ISO 12.9) | |
| Průměr šroubu | M5–M20 (přizpůsobitelné) |
| Typ závitu | UNC / UNF (přizpůsobitelné) |
| Normy | DIN 603 / SAE J429 / ASTM A490 |
| Stupeň pevnosti | Stupeň SAE 12.9 |
| Materiál | Legovaná konstrukční ocel (35CrMo / SAE 4135) |
| Tepelné zpracování | Kalené a temperované (Q&T) |
| Pevnost v tahu | ≥1200? MPa |
| Mez kluzu | ≥1080? MPa |
| Tvrdost | HRC 39–44 |
| Styl hlavy | Hřibová hlava se čtvercovým hrdlem, prohlubeň Phillips |
| Přesnost/tolerance závitu | 2A / 3A |
| Provozní teplota | -40 °C až 380 °C |
| Odpovídající komponenty | Vysokopevnostní šestihranné matice (DIN 934, třída 12), ploché podložky (DIN 125) |
Aplikace
Obecné zpracování dřeva, palubky, zábradlí, vybavení dětských hřišť, veřejný nábytek a hybridní dřevo-kovové konstrukční sestavy.
