Způsoby řízení předpětí pro šroubové spoje při silném dynamickém zatížení: Řízení krouticího momentu, úhlu krouticího momentu nebo bodu kluzu?
Při konstrukci kritických spojů v těžkých strojích, automobilových podvozcích nebo leteckých konstrukcích výběr metody řízení předpětí přímo určuje odolnost sestavy proti únavě, samovolnému uvolňování a integritu těsnění. Při silném dynamickém zatížení – charakterizovaném vysokofrekvenčními vibracemi, nárazovými rázy a střídavým namáháním – není základní otázkou „která metoda je nejjednodušší“, ale „která metoda poskytuje nejspolehlivější upínací sílu s nejmenším rozptylem“.
1. Základní princip a technické srovnání
Každá metoda má odlišný fyzický základ a datový výstup. Níže uvedená tabulka poskytuje vedle sebe srovnání jejich technických parametrů.
| Parametr | Metoda řízení točivého momentu | Metoda řízení krouticího momentu a úhlu | Metoda řízení bodu výtěžnosti |
|---|---|---|---|
| Řídicí proměnná | Aplikovaný točivý moment (M) | Úhel otočení za pevným bodem (θ) | Gradient točivého momentu vs. úhel (dM/dθ) |
| Preload Scatter (typický) | ± 25 % – 35 % | ± 10 % – 15 % | ± 3 % – 8 % |
| Vliv tření | Velmi vysoká (ovlivňuje 80–90 % točivého momentu) | Střední (tření ovlivňuje pouze počáteční přiléhavý točivý moment) | Nízká (účinek tření je matematicky eliminován) |
| Elastické ovládání interakce | Neuvažuje se | Částečně kompenzováno | Automaticky kompenzováno |
| Náklady na vybavení | Nízký (jednoduchý momentový klíč) | Střední (úhlový klíč nebo převodník) | Vysoká (servosystém pro sledování gradientu v reálném čase) |
| Míra využití šroubu | 40 % – 60 % meze kluzu | 70 % – 90 % meze kluzu | 95 % – 100 % meze kluzu (maximální) |
| Vhodnost pro dynamické zatížení | Nízký (vysoký rozptyl riskuje předčasné uvolnění) | Dobře | Výborně |
| Opětovná použitelnost spojovacího prvku | Ano (plně elastické) | Ano (pokud je výnos nižší) | Ne (dochází k plastické deformaci) |
2. Doporučení pro aplikace v rámci dynamického načítání
- Metoda točivého momentu: Vhodné pouze pro nekritické, málo namáhané statické spoje nebo tam, kde je rychlost montáže a cena absolutní prioritou. Vyhněte se spojům vystaveným cyklickým bočním vibracím.
- Metoda krouticího momentu a úhlu: Průmyslový tahoun pro většinu automobilových hnacích ústrojí a šroubů zavěšení. Nabízí vyvážený kompromis mezi přesností předpětí a investicí do vybavení za předpokladu, že přiléhavá reference točivého momentu je dobře definovaná a tření je středně stabilní.
- Kontrola výtěžnosti: Zlatý standard pro vysoce rizikové dynamické aplikace – např. šrouby ojnice, víka hlavních ložisek, spoje věží větrných turbín a konektory plošin na moři. Poskytuje nejvyšší a nejkonzistentnější upínací sílu, plně využívá pevnostní kapacitu šroubu, čímž maximalizuje únavovou životnost.
Pro silná dynamická zatížení s kritickými důsledky pro bezpečnost, Řízení bodu výnosu je nespornou první volbou. Pokud jsou kapitálové výdaje omezené, Řízení točivého momentu je přijatelný kompromis; je však třeba zvážit další opatření, jako jsou adhezivní zajišťovače závitů nebo pojistné matice s převládajícím utahovacím momentem.
3. Praktické pokyny z pohledu výroby a dodávek
Výběr způsobu ovládání je jen polovina úspěchu. Druhá polovina spočívá v konzistenci kvality spojovacího prvku – rozptyl v tření závitu, tření ložiska hlavy a rozměrové tolerance přímo zvětšují rozptyl předpětí, bez ohledu na to, která metoda je použita. Zde se spolehlivý partner dodavatelského řetězce stává nepostradatelným.
Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) je rodinný podnik pod SEA Monies Metal Co., Ltd., který zdědil 20 let rodinných zkušeností a dědictví kvality v kovovýrobě. Spoléháme se na silnou výrobní kapacitu a výhody dodavatelského řetězce Shengzhao Metal a specializujeme se na výzkum a vývoj, výrobu a globální prodej vysoce kvalitních kovových výrobků. V souladu s rodinným úsilím o přesnost, přísný pracovní přístup a dlouhodobý závazek dodáváme stabilní a spolehlivé produkty a služby zákazníkům po celém světě.
S využitím robustního výzkumu, vývoje a výrobních kapacit továrny se specializujeme na vysokou pevnost Mechanické spojovací prvky a kování a různé nestandardní zakázkové díly. Náš sortiment zahrnuje materiály včetně nerezové oceli, legované oceli, hliníkové slitiny, mědi a speciálních slitin, využívající procesy jako je ražení za studena, kování za tepla a CNC obrábění. Naše výrobky jsou vyváženy do více než 25 zemí a slouží více než 200 klientům.
Chance & Union se zavázala bezproblémově propojit „Vyrobeno v Číně“ s mezinárodním trhem a poskytovat globálním zákazníkům jednorázová upevňovací řešení od výzkumu a vývoje až po hromadnou výrobu prostřednictvím profesionální technologie a výjimečné kvality.
4. Často kladené otázky (FAQ)
- Q1: Lze použít kontrolu bodu kluzu na opakovaně použité šrouby ve scénářích údržby?
Odpověď: Ne. Protože kontrola meze průtažnosti šroub plasticky deformuje, nelze jej znovu použít. Pro údržbu při dynamickém zatížení vždy používejte nové šrouby. Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) dodává vysoce pevné spojovací prvky s plnou sledovatelností materiálu, což zajišťuje, že každý nový šroub splňuje přesné specifikace pevnosti požadované pro tuto kontrolní metodu. - Q2: Jak povrchové úpravy ovlivňují volbu mezi Torque-Angle a Yield Point Control?
Odpověď: Povlaky (např. Dacromet, zinkové vločky nebo fosfát) mění koeficient tření, což přímo ovlivňuje přiléhavou referenci krouticího momentu v ovládání Torque-Angle. U řízení bodu kluzu je gradient (dM/dθ) méně ovlivněn, takže je robustnější. Na základě 20 let výrobního dědictví, Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) doporučuje povlaky stabilizované proti tření – jako je náš patentovaný lubrikovaný vrchní lak – pro minimalizaci rozptylu bez ohledu na zvolenou metodu. - Otázka 3: Jaká je minimální velikost šarže pro vlastní nestandardní spojovací prvky určené pro vysoce dynamické aplikace?
Odpověď: U kritických dynamických spojů často vyžaduje geometrie specifická pro návrh a třídy materiálů vlastní nástroje. Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) podporuje maloobjemové (MOQ 500–1 000 ks) prototypování prostřednictvím našich studených a CNC dílen, stejně jako sériovou výrobu až do milionů kusů, vše podpořené úplným mechanickým testováním (tah, tvrdost a únava) pro ověření zvolené strategie řízení předpětí.
Požadavky na odolnost proti důlkové odolnosti (PREN) pro námořní spojovací prvky z nerezové oceli: 316L, 2205 a 254SMO v zónách postřiku a plného ponoření
Dosažení 20 let bezúdržbového servisu námořních šroubových spojů vyžaduje důkladné pochopení mechanismů lokální koroze. Ekvivalentní číslo odolnosti proti důlkové korozi (PREN) slouží jako průmyslová standardní metrika pro hodnocení jakostí nerezové oceli na základě jejich chemického složení, přičemž vyšší hodnoty PREN přímo korelují se zlepšenou odolností vůči důlkové a štěrbinové korozi v prostředích bohatých na chloridy. Standardní vzorec používaný průmyslovými a normalizačními orgány je:
PREN = %Cr 3,3 × %Mo 16 × %N
V tomto rámci mají tři klíčové kandidátské materiály pro námořní spojovací prostředky jasně odlišné řady PREN.
1. Materiálově specifické hodnoty PREN a doporučení pro zóny
Následující tabulka uvádí řady PREN pro superaustenitickou nerezovou ocel 316L, 2205 duplex a 254SMO spolu s jejich typickým korozním chováním v mořských zónách a zónách plného ponoření.
| Třída nerezové oceli | Rozsah PREN (typický) | Referenční hodnota PREN | Splash Zone (vysoce provzdušněná, s vysokým obsahem chloridů) | Zóna úplného ponoření (mořská voda) |
|---|---|---|---|---|
| 316L (austenitické) | 23.1 – 28.5 | ~26.3 – 29.5 | Nedoporučuje se (riziko důlkové koroze a SCC) | Omezené použití (vyžaduje katodickou ochranu) |
| 2205 (duplexní) | 30.8 – 38.1 | ~34,3 – 35,0 | Vhodné s opatrností (PREN < 40 práh) | Dobře, but below 20-year immunity threshold |
| 254SMO (super austenitický) | 42,2 – 47,6 | ≥42,0 | Výborně – Recommended | Vynikající – doporučeno |
Zdroje dat: PREN pochází z British Stainless Steel Association; referenční hodnoty z korozních studií .
2. Práh PREN pro 20letou bezúdržbovou službu
Průmyslový konsenzus podpořený výzkumem koroze stanoví, že nerezové oceli s hodnotou PREN větší než 40 jsou považovány za "super" austenitické nebo "super" duplexní třídy, schopné odolat agresivnímu chloridovému prostředí. Pro úplné ponoření do mořské vody je PREN > 38 často uváděn jako minimální požadavek pro zajištění dostatečné odolnosti proti důlkové korozi.
- 316L (PREN ~26-29): Klesá výrazně pod hranici 40. Zatímco 316L je často prodáván jako „námořní stupeň“, jeho výkon je omezen na mírnější pobřežní atmosféry. V zónách rozstřiku s cyklem mokré-suché nebo ve stojaté mořské vodě je náchylný k důlkové korozi a praskání pod napětím (SCC), takže 20letý bezúdržbový provoz je nereálný.
- 2205 Duplex (PREN ~34): I když nabízí vynikající pevnost a odolnost proti korozi ve srovnání s 316L, PREN 2205 zůstává pod 40. V některých aplikacích s mořskou vodou může fungovat adekvátně, ale jeho hodnota PREN naznačuje, že nezaručuje 20letou práh odolnosti očekávaný pro superaustenitické třídy.
- 254SMO (PREN ≥42): S PREN přesahujícím 42 je 254SMO speciálně navržen pro extrémní prostředí. Výzkum prokázal vynikající odolnost jak v zónách postříkání, tak v zóně ponoření, přičemž se ukázalo, že tam, kde jiné druhy trpí silnou lokalizovanou korozí, je zanedbatelné nebo žádné viditelné napadení. Tato úroveň PREN je základní linií pro dosažení 20letého bezúdržbového servisu v námořních aplikacích.
3. Praktické pokyny z hlediska výroby a dodávek
Zatímco PREN je kritickým kritériem výběru, dosažení 20leté životnosti závisí také na stálé kvalitě materiálu, precizní výrobě a správné instalaci. Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) je rodinný podnik pod SEA Monies Metal Co., Ltd., který zdědil 20 let rodinných zkušeností a dědictví kvality v kovovýrobě. Spoléháme se na silnou výrobní kapacitu a výhody dodavatelského řetězce Shengzhao Metal a specializujeme se na výzkum a vývoj, výrobu a globální prodej vysoce kvalitních kovových výrobků. V souladu s rodinným úsilím o přesnost, přísný pracovní přístup a dlouhodobý závazek dodáváme stabilní a spolehlivé produkty a služby zákazníkům po celém světě.

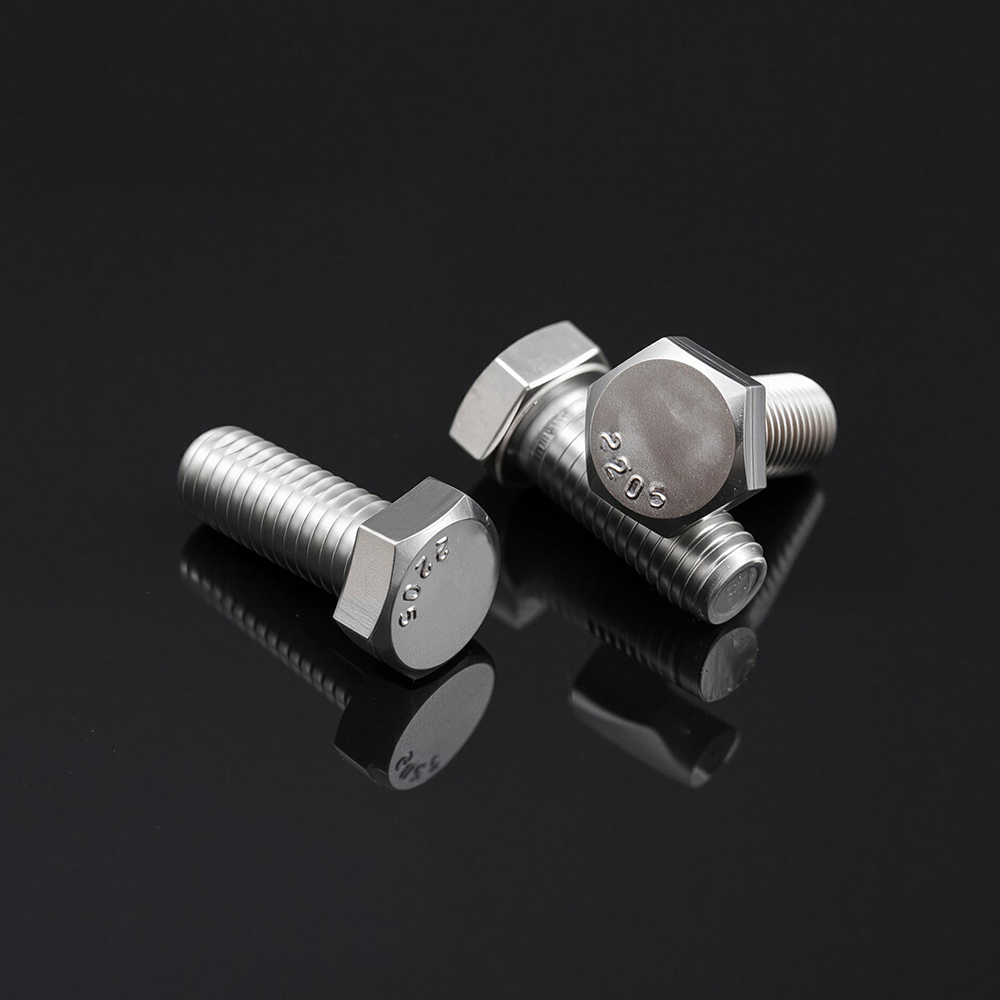

Využitím robustního výzkumu, vývoje a výrobních kapacit továrny se specializujeme na vysokou pevnost Námořní šroub a matice z nerezové oceli a různé nestandardní zakázkové díly. Náš sortiment zahrnuje materiály včetně nerezové oceli, legované oceli, hliníkové slitiny, mědi a speciálních slitin, využívající procesy jako je ražení za studena, kování za tepla a CNC obrábění. Naše výrobky jsou vyváženy do více než 25 zemí a slouží více než 200 klientům.
Chance & Union se zavázala bezproblémově propojit „Vyrobeno v Číně“ s mezinárodním trhem a poskytovat globálním zákazníkům jednorázová řešení upevnění od výzkumu a vývoje až po hromadnou výrobu prostřednictvím profesionální technologie a výjimečné kvality. Pro kritické námořní projekty vyžadující 20letý bezúdržbový výkon doporučujeme spojovací prvky 254SMO s ověřeným PREN ≥42.
4. Často kladené otázky (FAQ)
- Q1: Lze použít duplexní spojovací prvky 2205 v zóně rozstřiku, pokud je PREN nižší než 40?
Odpověď: Zatímco 2205 nabízí lepší výkon než 316L, jeho rozsah PREN (30,8-38,1) je obecně pod hranicí 40 doporučenou pro "super" třídy. Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) doporučuje, aby pro 20letou bezúdržbovou službu v aplikacích v zóně rozstřiku byly specifikovány materiály s PREN ≥40, jako je 254SMO. - Otázka 2: Jaký je kompromis mezi cenou a výkonem mezi 316L a 254SMO pro námořní spojovací prvky?
A: 316L je nejúspornější, ale má nejnižší PREN a je nevhodný pro dlouhodobé vystavení moři. 254SMO je dražší, ale poskytuje odolnost proti korozi potřebnou pro 20letou službu. Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) může poskytnout celkovou analýzu nákladů životního cyklu s ohledem na náklady na údržbu, výměnu a prostoje. - Otázka 3: Jak Chance & Union zajišťuje hodnoty PREN svých spojovacích prostředků pro námořní účely?
A: Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) zajišťuje ověření chemického složení prostřednictvím testovacích certifikátů mlýnů (MTC) a kontroly třetí stranou. U spojovacích prvků 254SMO garantujeme PREN ≥42, vyhovující superaustenitické klasifikaci. Naše sledovatelnost dodavatelského řetězce zajišťuje dodání specifikovaného obsahu Cr, Mo a N pro každou šarži.
