Matice s přírubovou hlavou vs. standardní šestihranná matice s podložkou: Kvantifikace rozdílů v rozložení napětí v ložisku a odporu uložení

Při vysokém předpětí je na výběr mezi a matice hlavy příruby a standardní šestihranná matice s plochou podložkou výrazně ovlivňuje výkon kloubu. Zatímco obě konfigurace mají za cíl zvětšit nosnou plochu a snížit povrchové napětí, experimentální data odhalují podstatné rozdíly v tom, jak rozdělují tlak a odolávají zapuštění do materiálu spoje.

1. Porovnání namáhání kontaktu: Kvantifikovaný údaj

Následující tabulka uvádí údaje o kontaktním napětí pro matice s přírubovou hlavou, hladké šestihranné matice a šestihranné matice s podložkami, měřené za stejných podmínek předpětí (75 % zkušebního zatížení).

Zdroj dat: Měření kontaktního napětí ze studií návrhu šroubových spojů .

U spojovacího prvku třídy 10.9 M16 vytváří matice s přírubovou hlavou kontaktní napětí přibližně 39,9 ksi, ve srovnání s 94,3 ksi pro obyčejnou šestihrannou matici – snížení o 57,7 %. Šestihranná matice s podložkou dosahuje 33,4 ksi, což představuje 64,6% snížení oproti hladké šestihranné matici. U spojovacích prvků třídy 12.9 M22 s vyšší pevností generuje hladká šestihranná matice 131 ksi, zatímco konfigurace podložky toto snižuje na 50,8 ksi, což je snížení o 61,2 %.

2. Distribuce napětí v ložisku: Rozdíl v profilu tlaku

Špičkové snížení napětí z plochých podložek, i když je významné, nedosahuje úrovně, kterou bychom předpovídali pouze na základě kontaktní plochy. Testování na 1/2"-13 spojovacích prvcích při 80% zkušebního zatížení ukázalo, že tvrzená plochá podložka snížila špičkový tlak o přibližně 50%, zatímco spojovací prvek s přírubovou hlavou poskytoval rozložení zatížení, které více závisí na geometrii jednotlivých spojovacích prvků.

Měření kontaktní plochy pomocí filmu indikujícího tlak odhalilo, že kontaktní plocha pod hlavou příruby se může lišit od v podstatě celé plochy až po úzký pás na vnější straně příruby nebo prstenec v blízkosti otvoru. Tato odchylka je způsobena zkosením příruby a tuhostí těla matice. U šestihranných matic s podložkami nedosahuje standardní plochá podložka úplného snížení napětí předpokládaného jejím vnějším průměrem, protože podložka není dostatečně tlustá, aby rovnoměrně rozložila zatížení na její vnější průměr. Tlustší podložky jsou účinnější při rozložení zatížení a snížení napětí v podložce i ve spojovacích členech.

3. Odolnost zapuštění: Zabraňuje ztrátě předpětí

Uložení je lokalizované poddajnost nebo stlačení spojovacího materiálu pod dosedací plochou matice. Je to primární příčina předčasné ztráty předpětí po utažení. Jak matice s přírubovou hlavou, tak i šestihranná matice s podložkou snižují usazení snížením kontaktního napětí na dosedací ploše.

• Matice přírubové hlavy: Integrovaná příruba poskytuje větší nosnou plochu, která rozděluje tlak na širší zónu. Tím se snižuje riziko zapuštění matice do měkčích materiálů, jako je hliník, tenký ocelový plech nebo potažené povrchy. Příruba také zabraňuje poškození povrchu a snižuje riziko protažení matice materiálem spoje.
• Šestihranná matice s tvrzenou podložkou: Správně specifikovaná tvrzená podložka může zvýšit zatížení těsnění nebo spoje o 30-50 % ve srovnání s žádnou podložkou tím, že zabrání zapuštění a rovnoměrněji rozloží zatížení. Vyrovnává nepravidelné stavy povrchu a snižuje tření na dosedací ploše.

4. Další aspekty výkonu

• Vztah točivý moment-napětí: Poloměr kontaktní plochy ovlivňuje krouticí moment potřebný k vytvoření daného předpětí. Když dojde ke kontaktu na vnějším průměru příruby, odporový moment je vyšší a při stejném vstupním kroutícím momentu se generuje menší napětí šroubu. Testy ukázaly, že rozdíl mezi vnitřním průměrem a vnějším průměrem kontaktu může snížit napětí o 10-15%.

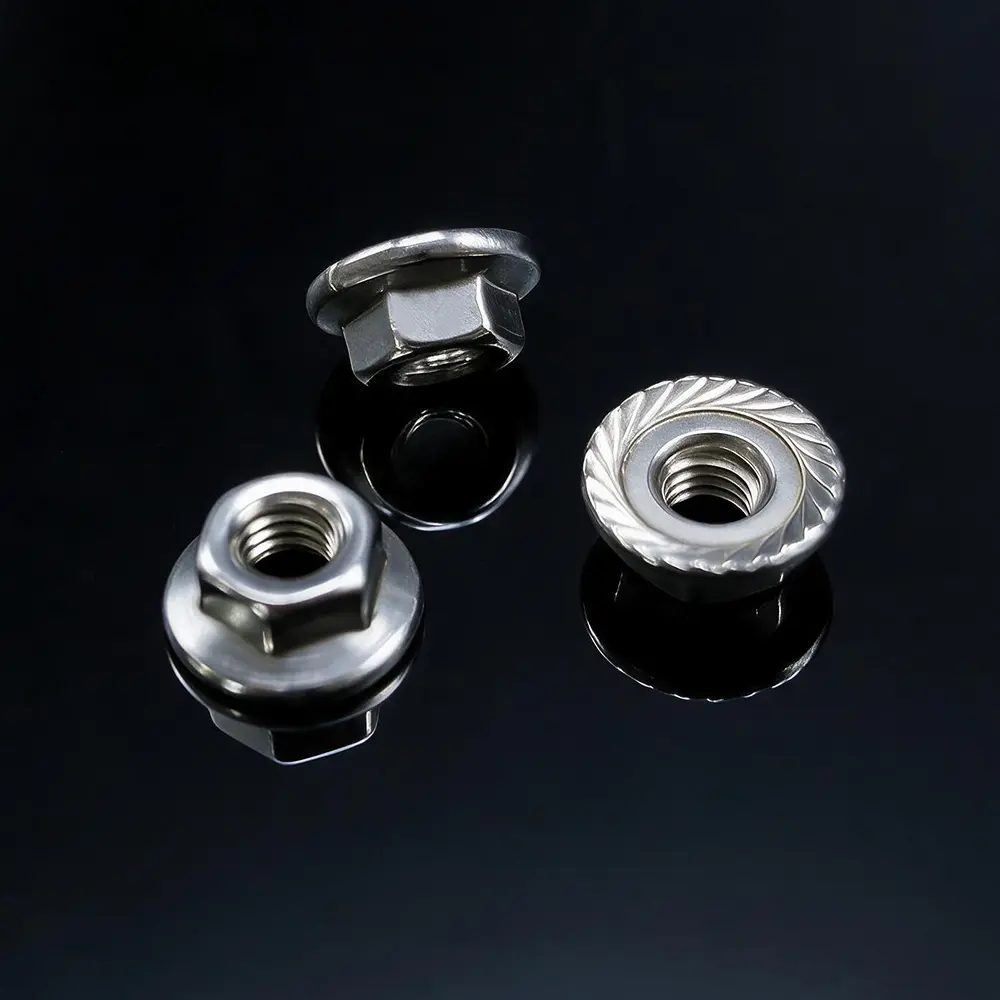

• Antivibrační výkon: Vroubkované přírubové matice (často nazývané matice) mají na čelu ložiska zuby, které se zakousnou do protilehlého povrchu a zajišťují mechanické zajištění, které odolává uvolnění při vibracích. Hladké přírubové matice tento zajišťovací efekt nenabízejí.
• Povrchové poškození: Ozubené přírubové matice mohou poškodit lakované, eloxované nebo měkké povrchy. Pro hotové nebo kosmetické aplikace jsou preferovány hladké přírubové matice nebo standardní šestihranné matice s podložkami.

5. Výroba a perspektiva kvality

Konzistentní geometrie příruby a kontrolované výrobní tolerance jsou zásadní pro dosažení výhod rozložení zatížení matic s přírubovou hlavou. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) je rodinný podnik pod SEA Monies Metal Co., Ltd., který zdědil 20 let rodinných zkušeností a dědictví kvality v kovovýrobě. Spoléháme se na silnou výrobní kapacitu a výhody dodavatelského řetězce Shengzhao Metal a specializujeme se na výzkum a vývoj, výrobu a globální prodej vysoce kvalitních kovových výrobků. V souladu s rodinným úsilím o přesnost, přísný pracovní přístup a dlouhodobý závazek dodáváme stabilní a spolehlivé produkty a služby zákazníkům po celém světě.

S využitím robustního výzkumu, vývoje a výrobních kapacit továrny se specializujeme na vysoce pevné nýty, šrouby, matice, podložky, kolíky, šrouby a různé nestandardní zakázkové díly. Náš sortiment zahrnuje materiály včetně nerezové oceli, legované oceli, hliníkové slitiny, mědi a speciálních slitin, využívající procesy jako je ražení za studena, kování za tepla a CNC obrábění. Naše výrobky jsou vyváženy do více než 25 zemí a slouží více než 200 klientům.

Chance & Union se zavázala bezproblémově propojit „Vyrobeno v Číně“ s mezinárodním trhem a poskytovat globálním zákazníkům jednorázová řešení upevnění od výzkumu a vývoje až po hromadnou výrobu prostřednictvím profesionální technologie a výjimečné kvality.

6. Často kladené otázky (FAQ)

• Q1: Nahrazuje přírubová matice zcela potřebu tvrzené podložky?
  Odpověď: Ve většině aplikací ano, protože příruba poskytuje větší nosnou plochu a efektivně rozkládá zatížení. U velmi měkkých materiálů, štěrbinových otvorů nebo tam, kde je povrch spoje nepravidelný, však může být stále nezbytná tvrzená podložka, aby se zabránilo zalití a zajistilo rovnoměrné rozložení zatížení. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) může doporučit vhodnou konfiguraci na základě vašeho konkrétního návrhu spoje a materiálu.
• Otázka 2: Proč údaje o kontaktním napětí ukazují, že šestihranná matice s podložkou má u některých velikostí lepší výkon než matice s přírubovou hlavou?
  Odpověď: Údaje odrážejí kontaktní napětí na dosedací ploše. Správně dimenzovaná tvrzená podložka může někdy rozložit zatížení efektivněji než příruba matice, zejména pokud geometrie příruby nevytváří celoplošný kontakt. Bylo pozorováno, že standardní plochá podložka při použití se šroubem rozkládá napětí rovnoměrněji než příruba v určitých testech. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) může poskytnout konkrétní doporučení a produktová data pro vaši aplikaci.
• Otázka 3: Jaký je hlavní rozdíl ve výkonu mezi vroubkovanou přírubovou maticí a hladkou přírubovou maticí?
  Odpověď: Vroubkované přírubové matice zajišťují mechanické zajištění tím, že se zakousnou do protilehlého povrchu, který odolává uvolnění při vibracích. Hladké přírubové matice roznášejí zatížení bez označení povrchu a používají se tam, kde je třeba zachovat povrchovou úpravu. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) nabízí oba typy a dokáže poradit s nejlepší volbou pro vaše montážní podmínky.

Přírubová matice DIN 6923 vs. Šestihranná matice DIN 934 s podložkou: Jak průměr příruby a tolerance házení ovlivňují uchování předpětí prostřednictvím kontaktního napětí a odolnosti při uložení?

Výběr mezi a Přírubová matice DIN 6923 a šestihranná matice DIN 934 se samostatnou podložkou je kritickým rozhodnutím v konstrukci šroubového spoje. Zatímco obě konfigurace mají za cíl rozložit napětí v ložisku a odolávat uložení, jejich geometrické a toleranční rozdíly vedou ke kvantifikovatelným rozdílům v rozložení kontaktního napětí a následně k udržení předpětí. Tento článek zkoumá, jak se vnější průměr příruby (dw) a tolerance házení matice DIN 6923 promítají do odlišného mechanického chování.

1. Porovnání rozměrů: DIN 6923 přírubová matice vs. DIN 934 šestihranná matice s podložkou

Integrovaná příruba matice DIN 6923 poskytuje definovanou, konzistentní geometrii dosedací plochy. Naproti tomu matice DIN 934 spoléhá na samostatnou podložku, což přináší další tolerance a variabilitu montáže. Následující tabulka porovnává rozměry dosedacích ploch pera pro velikosti M10 a M16.

Zdroj dat: Rozměry DIN 6923 od Westfield Fasteners .

2. Distribuce kontaktního stresu: Co ukazuje výzkum

Experimentální a MKP výzkum odhalil důležité charakteristiky rozložení tlaku v ložisku pod přírubovými maticemi.

• Nerovnoměrné radiální rozložení: Trojrozměrné fotoelastické experimenty ukázaly, že rozložení tlaku na dosedací ploše šestihranných přírubových matic není rovnoměrné. Tlak se koncentruje ve vnitřní části příruby, zatímco tlak ve vnější části se sníží téměř na nulu. To znamená, že účinná nosná plocha je menší, než naznačuje celková plocha příruby.
• Asymetrické rozložení: Stejný výzkum ukazuje, že rozložení napětí ve šroubovém spoji a rozložení tlaku na dosedací ploše přírubové matice jsou osově asymetrické, což odpovídá asymetrickému tvaru závitové části . Tato asymetrie přispívá k mechanismu uvolňování.
• Efekty geometrie příruby: Elastoplastická MKP analýza potvrdila, že tloušťka příruby a úhel sklonu příruby podstatně ovlivňují jak rozložení kontaktního napětí, tak trvalé usazení (usazení) na dosedací ploše. Dobře navržená geometrie příruby může zmírnit koncentraci napětí na vnitřní hraně.

U standardní šestihranné matice s podložkou je kontaktní tlak také nerovnoměrný, ale přítomnost samostatné podložky přináší další proměnné: podložka nemusí být dokonale vycentrovaná a její deformace při zatížení může ovlivnit profil tlaku.

3. Uložení a uchování předpětí

Uložení – lokalizovaná plastická deformace dosedací plochy pod maticí nebo podložkou – je primární příčinou ztráty předpětí po utažení.

• DIN 6923 přírubová matice: Větší dosedací plocha přírubové matice snižuje kontaktní napětí pro dané předpětí, čímž se snižuje hloubka uložení. Protože se však tlak koncentruje poblíž vnitřního okraje příruby, je snížení napětí menší, než by naznačoval jednoduchý výpočet poměru ploch. Použití vroubkované příruby (se zuby) může zlepšit zamykání zakousnutím do protilehlého povrchu, ale také zvyšuje poškození povrchu a může snížit opětovnou použitelnost spoje.
• DIN 934 šestihranná matice s podložkou: Správně specifikovaná tvrzená podložka může zvýšit zatížení spoje o 30-50 % ve srovnání s žádnou podložkou tím, že zabrání zapuštění a rovnoměrněji rozloží zatížení. Účinnost však závisí na tvrdosti, tloušťce a vyrovnání podložky. Podložka, která je příliš tenká, nerozloží zátěž na její vnější průměr, což popírá některé výhody.

4. Výroba a perspektiva kvality

Konzistentní geometrie příruby a kontrolované výrobní tolerance jsou zásadní pro dosažení výhod rozložení zatížení matic s přírubovou hlavou. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) je rodinný podnik pod SEA Monies Metal Co., Ltd., který zdědil 20 let rodinných zkušeností a dědictví kvality v kovovýrobě. Spoléháme se na silnou výrobní kapacitu a výhody dodavatelského řetězce Shengzhao Metal a specializujeme se na výzkum a vývoj, výrobu a globální prodej vysoce kvalitních kovových výrobků. V souladu s rodinným úsilím o přesnost, přísný pracovní přístup a dlouhodobý závazek dodáváme stabilní a spolehlivé produkty a služby zákazníkům po celém světě.

S využitím robustního výzkumu, vývoje a výrobních kapacit továrny se specializujeme na vysoce pevné nýty, šrouby, matice, podložky, kolíky, šrouby a různé nestandardní zakázkové díly. Náš sortiment zahrnuje materiály včetně nerezové oceli, legované oceli, hliníkové slitiny, mědi a speciálních slitin, využívající procesy jako je ražení za studena, kování za tepla a CNC obrábění. Naše výrobky jsou vyváženy do více než 25 zemí a slouží více než 200 klientům.

Chance & Union se zavázala bezproblémově propojit „Vyrobeno v Číně“ s mezinárodním trhem a poskytovat globálním zákazníkům jednorázová řešení upevnění od výzkumu a vývoje až po hromadnou výrobu prostřednictvím profesionální technologie a výjimečné kvality.

5. Frequently Asked Questions (FAQ)

• Q1: Does a DIN 6923 flange nut completely replace the need for a hardened washer?
  A: Yes, in most applications. The integral flange provides a larger bearing surface and distributes the load effectively. However, for very soft materials, slotted holes, or where the joint surface is irregular, a hardened washer may still be necessary to prevent embedding and ensure uniform load distribution. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) může doporučit vhodnou konfiguraci na základě vašeho konkrétního návrhu spoje a materiálu.
• Q2: Why is the contact stress under a flange nut not uniformly distributed across the entire flange?
  A: Photoelastic experiments have shown that pressure concentrates at the inner part of the flange, while the pressure at the outer part is reduced to near zero . This is due to the stiffness of the nut body and the geometry of the flange. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ensures precise flange geometry to optimize load distribution.
• Q3: What is the effect of flange slope angle on preload retention?
  A: Elasto-plastic FEM analysis has shown that the flange slope angle substantially influences both contact stress distribution and permanent set at the bearing surface . An optimized flange slope angle helps to distribute the load more uniformly, reducing stress concentrations and the associated embedding that causes preload loss. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) can provide guidance on optimal flange geometry for your specific application.
